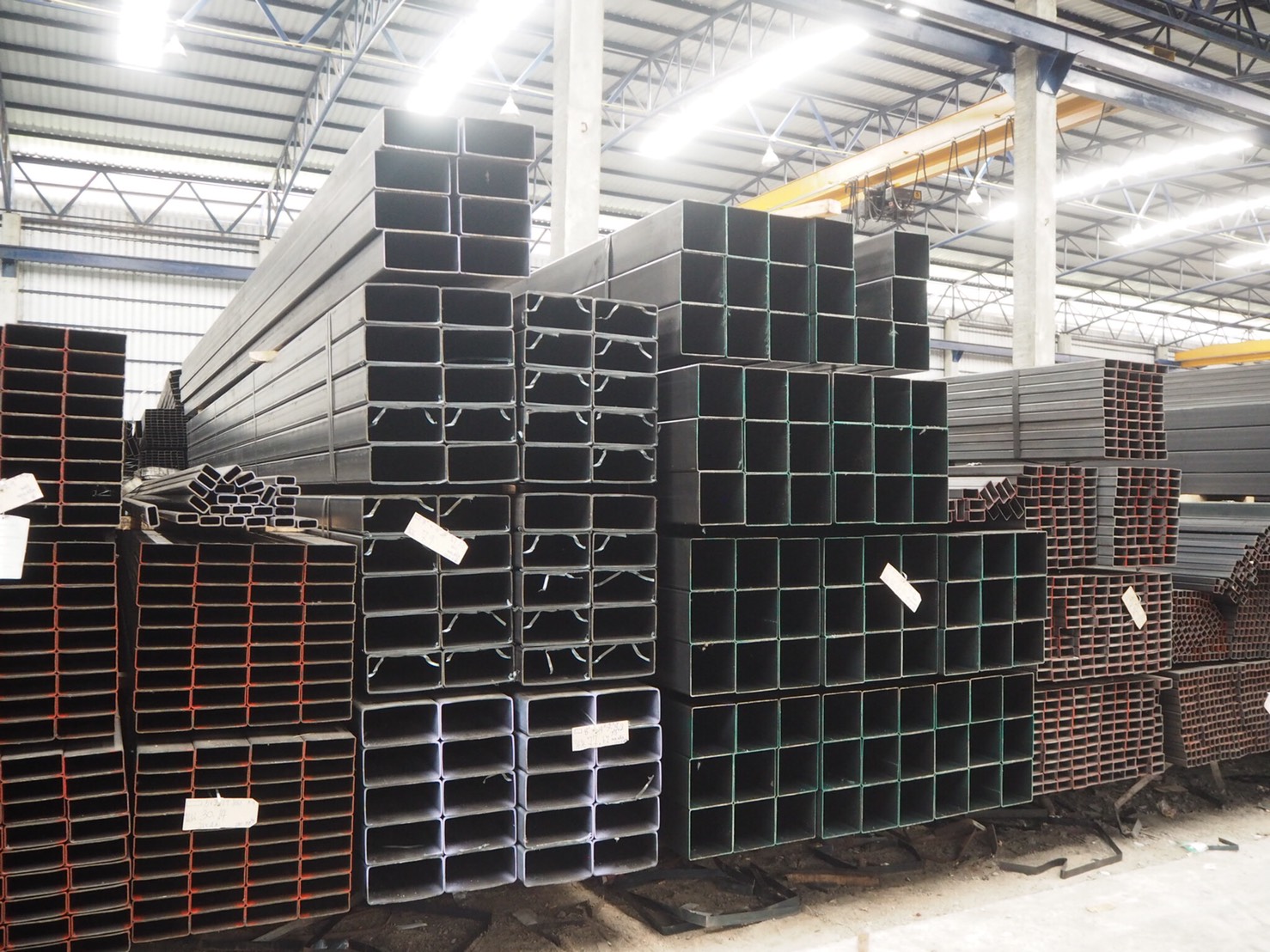

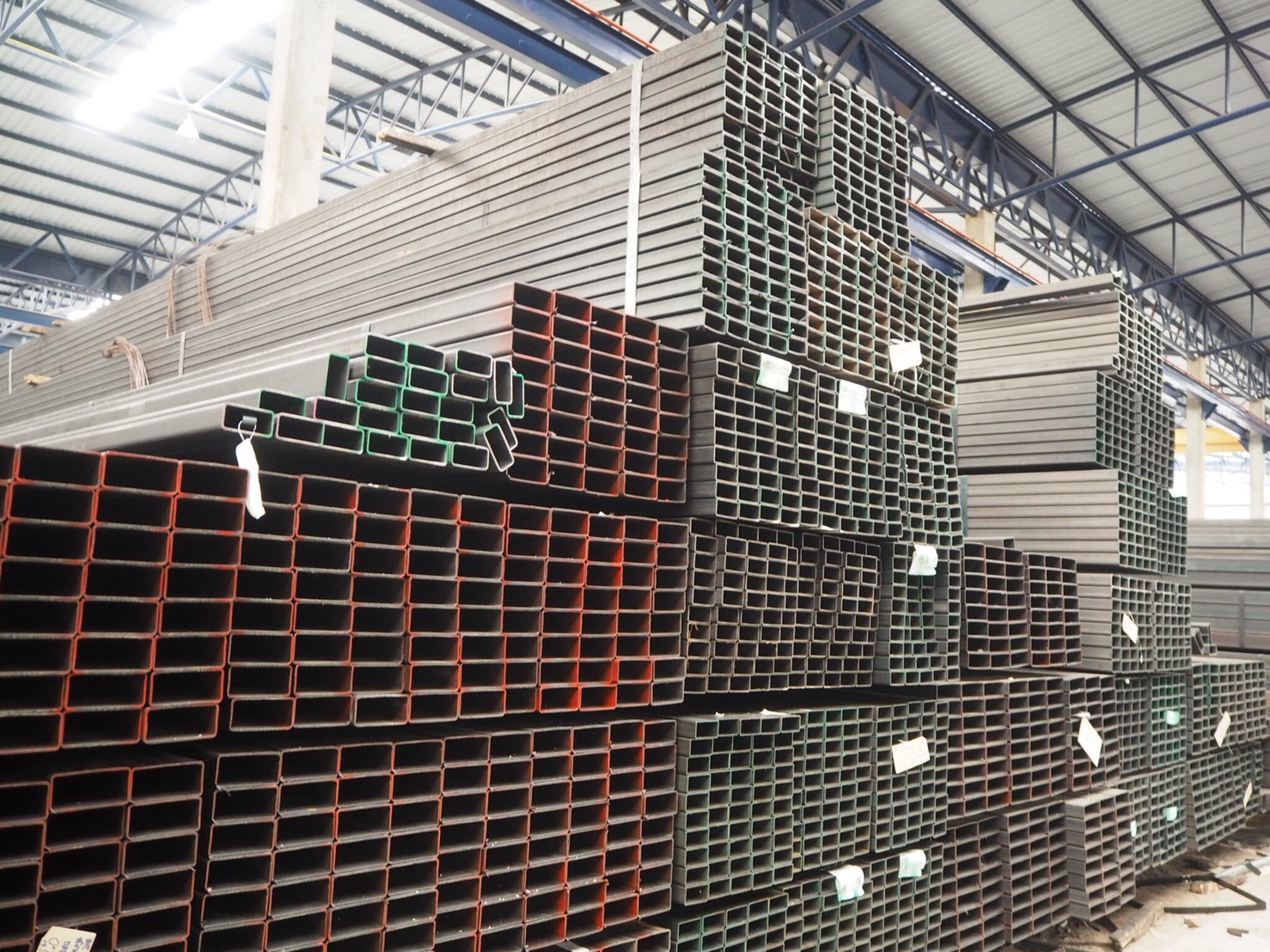

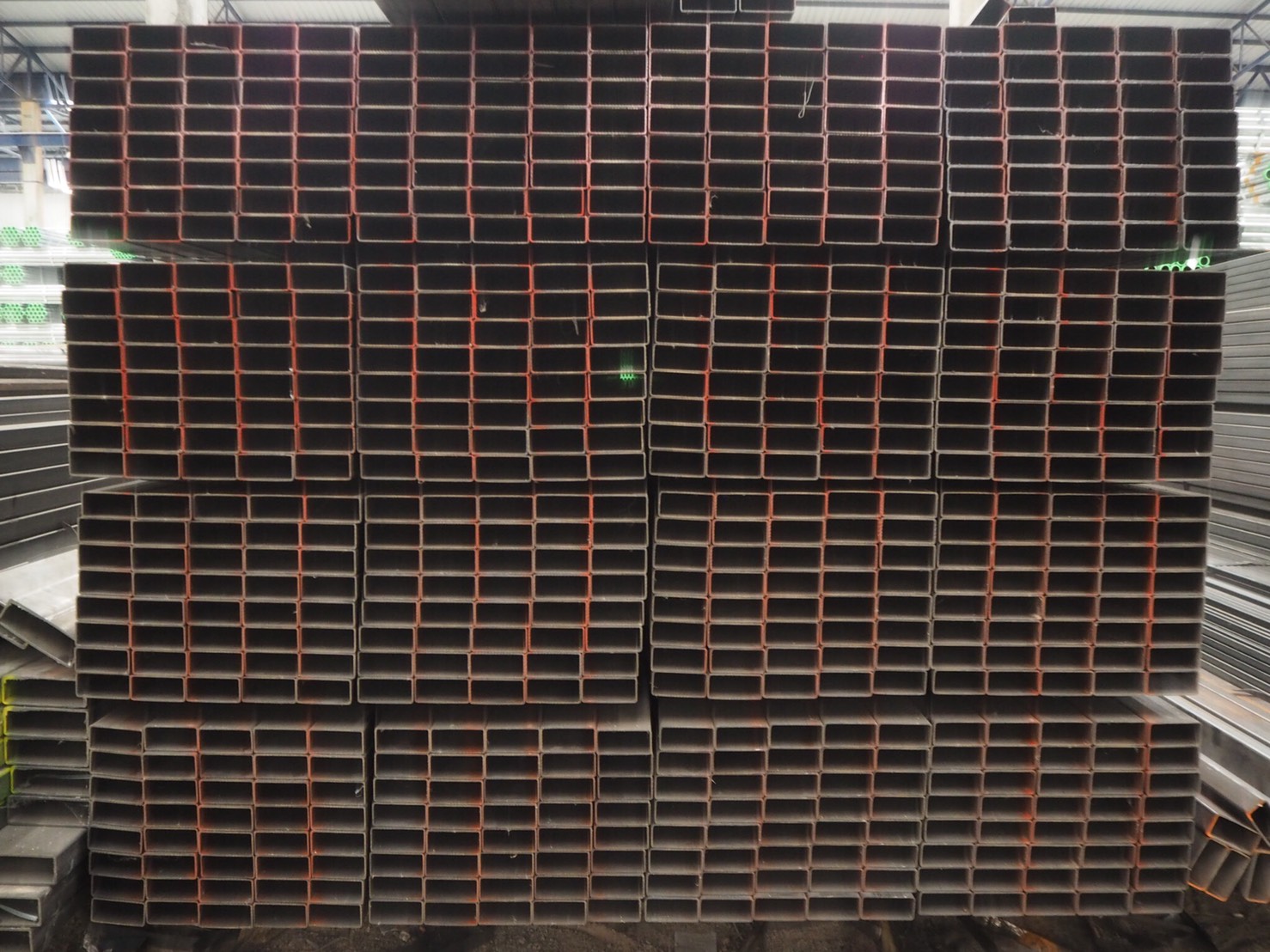

รายละเอียดสินค้า (เหล็กแป๊ปแบน)
Dimension | NB | THEORITICAL WEIGHT (kg./m.) | ||||||||||||||||||||
0.6 | 0.8 | 1 | 1.2 | 1.4 | 1.6 | 1.8 | 2 | 2.3 | 2.6 | 2.8 | 3.0 | 3.2 | 3.6 | 4.0 | 4.2 | 4.5 | 5.0 | 6.0 | 9.0 | 12.0 | ||
(mm.) | mm. | mm. | mm. | mm. | mm. | mm. | mm. | mm. | mm. | mm. | mm. | mm. | mm. | mm. | mm. | mm. | mm. | mm. | mm. | mm. | mm. | |
38 x 19 | 1 -1/2"x3/4" | 0.52 | 0.68 | 0.85 | 1.02 | |||||||||||||||||
50 x 25 | 2"x1" | 0.68 | 0.92 | 1.11 | 1.32 | 1.53 | 1.74 | 1.91 | 2.12 | 2.49 | 2.67 | 2.88 | 3.01 | 3.17 | 3.48 | |||||||
60 x 40 | 2.08 | 2.36 | 2.62 | 2.91 | 3.38 | 3.69 | 3.97 | 4.18 | 4.43 | 4.90 | 5.35 | |||||||||||
75 x 38 | 3"x1-1/2" | 2.42 | 2.75 | 3.07 | 3.41 | 3.90 | 4.39 | 4.73 | 5.04 | 5.38 | 6.02 | 6.69 | 7.02 | |||||||||
75 x 40 | 3.12 | 3.47 | 3.97 | 4.47 | 4.84 | 5.14 | 5.48 | 6.13 | 6.81 | 7.15 | ||||||||||||
75 x 50 | 3"x2" | 3.39 | 3.77 | 4.32 | 4.85 | 5.22 | 5.58 | 5.95 | 6.67 | 7.41 | 7.78 | |||||||||||
80 x 40 | 2.88 | 3.18 | 3.53 | 4.06 | 4.50 | 4.85 | 5.13 | 5.43 | 6.03 | 6.60 | 7.45 | |||||||||||
80 x 60 | 3.83 | 4.25 | 4.87 | 5.49 | 5.91 | 6.31 | 6.73 | 7.54 | 8.38 | 8.80 | ||||||||||||
90 x 50 | 3.83 | 4.25 | 4.87 | 5.49 | 5.91 | 6.31 | 6.73 | 7.54 | 8.38 | 8.80 | ||||||||||||
90 x 60 | 4.10 | 4.55 | 5.22 | 5.87 | 6.32 | 6.76 | 7.21 | 8.08 | 8.98 | 9.43 | ||||||||||||
100 x 38 | 4"x1-1/2" | 3.77 | 4.19 | 4.82 | 5.43 | 5.85 | 6.24 | 6.66 | 7.49 | 8.32 | 8.70 | |||||||||||
100 x 40 | 3.38 | 3.83 | 4.25 | 4.78 | 5.49 | 5.91 | 6.31 | 6.73 | 7.13 | 7.92 | 8.32 | |||||||||||
100 x 50 | 4"x2" | 3.64 | 4.03 | 4.48 | 5.14 | 5.73 | 6.17 | 6.54 | 7.01 | 7.72 | 8.49 | 9.43 | ||||||||||
100 x 60 | 4.38 | 4.87 | 5.58 | 6.29 | 6.77 | 7.23 | 7.71 | 8.65 | 9.61 | 10.09 | 10.77 | |||||||||||
100 x 80 | 4.95 | 5.50 | 6.30 | 7.11 | 7.66 | 8.18 | 8.72 | 9.42 | 10.40 | 11.41 | 12.19 | |||||||||||
120 x 40 | 4.38 | 4.87 | 5.58 | 6.29 | 6.77 | 7.23 | 7.71 | 8.65 | 9.61 | 10.09 | 10.77 | |||||||||||
120 x 60 | 4.95 | 5.50 | 6.30 | 7.11 | 7.66 | 8.18 | 8.72 | 9.42 | 10.40 | 11.41 | 12.19 | |||||||||||
120 x 80 | 5.51 | 6.12 | 7.02 | 7.92 | 8.53 | 9.11 | 9.72 | 10.50 | 11.60 | 12.73 | 13.60 | |||||||||||
125 x 50 | 5"x2" | 3.73 | 4.25 | 4.75 | 5.33 | 6.00 | 6.83 | |||||||||||||||
125 x 75 | 5"x3" | 5.51 | 6.12 | 6.95 | 7.92 | 8.53 | 8.93 | 9.52 | 10.53 | 11.70 | 12.23 | 13.10 | ||||||||||
125 x 100 | 5"x4" | 6.91 | 7.93 | 8.94 | 9.63 | 10.29 | 10.98 | 12.32 | 13.69 | 14.37 | 15.37 | |||||||||||
150 x 50 | 6"x2" | 3.67 | 4.27 | 4.83 | 5.51 | 6.12 | 7.02 | 7.92 | 8.53 | 9.11 | 9.72 | 10.91 | 12.12 | 12.73 | 13.60 | |||||||
150 x 100 | 6"x4" | 5.42 | 6.17 | 6.83 | 7.67 | 8.67 | 9.83 | 12.00 | 13.41 | 14.90 | 15.65 | 16.60 | 18.30 | 21.70 | ||||||||
200 x 100 | 8"x4" | 9.17 | 10.50 | 11.83 | 18.00 | 18.90 | 20.10 | 22.10 | 26.20 | 38.20 | 51.20 | |||||||||||
200 x 150 | 8"x6" | 12.33 | 14.00 | 21.10 | 22.10 | 23.70 | 26.30 | 31.10 | 45.30 | 60.40 | ||||||||||||
250 x 150 | 10"x6" | 27.20 | 30.10 | 35.80 | 52.30 | 67.90 | ||||||||||||||||
300 x 150 | 12"x6" | 30.38 | 33.75 | 40.50 | 59.40 | 79.20 | ||||||||||||||||
300 x 200 | 12"x8" | 34.20 | 38.00 | 45.20 | 66.50 | 86.80 | ||||||||||||||||
350 x 150 | 14"x6" | 34.20 | 38.00 | 45.20 | 66.50 | 86.80 | ||||||||||||||||
400 x 200 | 16"x8" | 41.30 | 45.60 | 54.70 | 80.60 | 106.0 | ||||||||||||||||
400 x 300 | 16"x12" | 47.40 | 52.60 | 63.10 | 94.70 | 124.0 |
ตารางน้ำหนักเหล็กแป๊ปแบน (มอก.)
Steel Rectangular Pipe
Side Length AXB | Length of side Diameter | Thickness | Unit Mass | |||
A (mm.) | B (mm.) | (mm.) | (kg./m.) | |||
(mm.) | Min | Max | Min | Max | STD | STD |
50 x 25 | 48.50 | 51.50 | 23.50 | 26.50 | 2.30 | 2.44 |
3.20 | 3.24 | |||||
60 x 30 | 58.50 | 61.50 | 28.50 | 31.50 | 2.30 | 2.98 |
3.20 | 3.99 | |||||
75 x 38 | 73.50 | 76.50 | 36.50 | 39.50 | 2.30 | 3.81 |
3.20 | 5.15 | |||||
75 x 45 | 73.50 | 76.50 | 43.50 | 46.50 | 2.30 | 4.06 |
3.20 | 5.50 | |||||
100 x 50 | 3.20 | 7.01 | ||||
98.50 | 101.50 | 48.50 | 51.50 | 4.00 | 8.59 | |
4.50 | 9.55 | |||||
125 x 75 | 3.20 | 9.52 | ||||
123.20 | 126.80 | 73.50 | 76.50 | 4.00 | 11.70 | |
4.50 | 13.10 | |||||
150 x 80 | 147.80 | 152.20 | 78.50 | 81.50 | 4.50 | 15.20 |
6.00 | 19.81 | |||||
150 x 100 | 147.80 | 152.20 | 98.50 | 101.50 | 4.50 | 16.60 |
6.00 | 21.70 | |||||
200 x 100 | 197.00 | 203.00 | 98.50 | 101.50 | 4.50 | 20.10 |
6.00 | 26.40 |
